為適配 Cat5E、Cat7 及以上高端數據電纜的高精密度制造迭代需求，深耕線纜設備研發制造的江蘇漢鼎線纜設備有限公司（HANDING）近期完成技術迭代，推出全新雙退扭對絞機設備。該機型專為高端網絡數據線纜生產量身打造，依托成熟的雙弓退扭技術與精細化伺服控制邏輯，針對性解決傳統對絞設備生產高端網線時出現的線材應力不均、節距偏差大、結構不穩定、電氣性能不達標等行業痛點。設備兼顧高精度與高穩定性，是數據電纜連續量產的關鍵裝備，助力線纜制造行業實現精細化與高端化升級。

核心設備摘要：

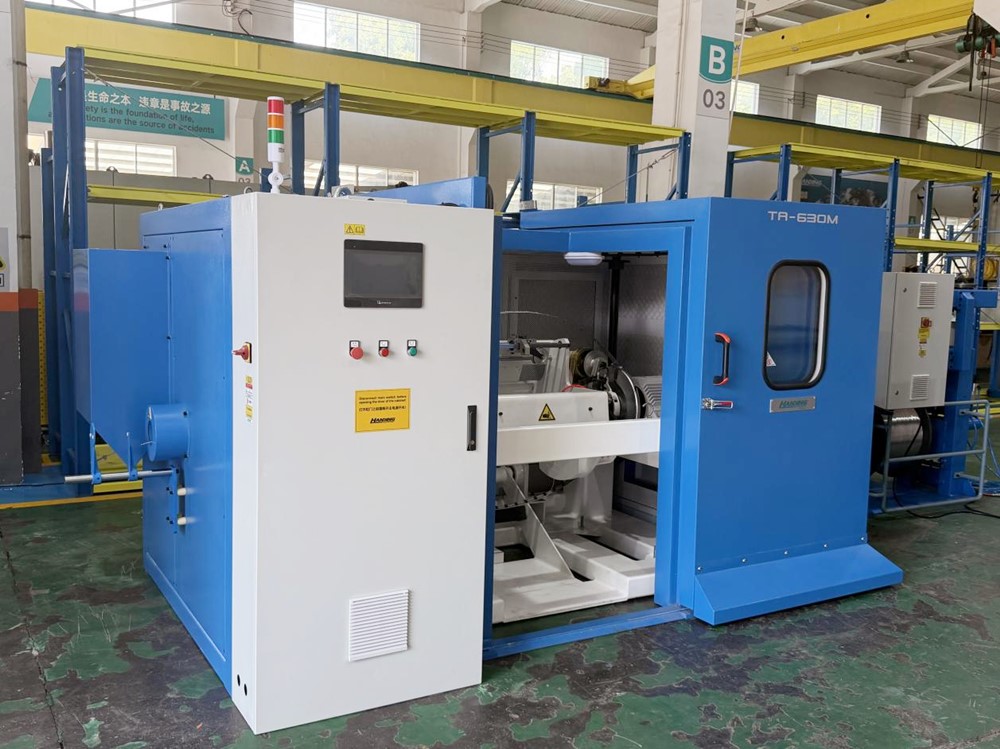

   1. 設備型號： 漢鼎新型雙退扭對絞機
   2. 解決痛點： 切實解決高端網線對絞過程中線材內應力過大、節距偏差導致的信號串?dāng)_與衰減問題。
   3. 關鍵參數： 搭載 0-50% 無級可調退扭系統，配套 7-40mm 準確節距控制，額定扭絞速度達 4800 TPM。

一、 設備關鍵作用：準確解決精密絞合難題

漢鼎新型雙退扭對絞機是數據電纜專用的關鍵生產設備，深度適配 Cat5E 超五類、Cat7 七類及以上高規格網絡數據線纜的雙芯準確對絞成型，主要應用于機房布線、工程網絡、高端智能家居、高速通信傳輸?shù)雀邩?biāo)準網線產品生產。針對高端數據電纜對結構對稱性、對絞精度、線材應力、傳輸穩定性的嚴苛要求，設備解決了以下生產難題：

• 釋放內應力，保障傳輸性能： Cat7 及以上高端數據電纜對線材應力要求嚴苛。設備搭載 0-50% 無級可調退扭系統，可根據網線規格準確匹配參數，有效抵消對絞產生的內應力，防范線材扭曲、回彈、變形問題，保障線纜高頻傳輸穩定，滿足網線電氣性能檢測標準。

• 高精度恒定節距，滿足工藝標準： 高端數據電纜依賴均勻統一的對絞節距保障傳輸速率。設備依托 7-40mm 寬幅節距系統，配合 S/Z 雙向準確絞合切換功能，可匹配不同等級的網線工藝參數，批量生產中嚴格控制節距偏差，有效避免因節距不均導致的網速衰減與信號串?dāng)_。

• 高速穩定，適配規?；慨a(chǎn)： 打破精密線纜低產能的生產短板，設備優化了雙絞弓動力傳動結構，在嚴格滿足 Cat7 等級精密絞合工藝的前提下，顯著提升生產線速。同時兼容雙規格盤具，減少換模停機損耗，助力企業產能提質增效。

二、 設備全套技術參數

漢鼎全新雙退扭對絞機參數配置均衡、適配性廣，廣泛覆蓋主流精密細線生產場景。其主要技術參數如下表所示：

三、 設備關鍵優勢評估

• 準確退扭工藝，成品品質優異： 設備采用獨立雙絞弓分體驅動設計，準確抵消高端細線對絞產生的內應力，切實解決高端網線常見的扭曲松散與信號串?dāng)_通病。搭配 S/Z 雙向標準絞合工藝，成品結構緊實、批次一致性突出，深度符合低衰減的高頻傳輸標準。

• 高速順暢量產，產能優勢突出： 憑借 4800 TPM 扭絞轉速、2400 TPM 退扭轉速及 90 m/min 收線速度，實現高速絞合作業。依托穩定的傳動系統，可長時間連續無故障運行，順暢適配企業大批量排產需求。

• 動力穩定節能，運維成本更低： 采用分區獨立電機配置，收線減速電機搭配雙交流主電機，動力輸出均衡平穩，高速運行無抖動。整機總功率為 18.5kW，動力配比科學，能耗利用率高，有效降低生產運營成本。

• 通用性強，落地適配性高： 準確覆蓋 Φ0.4 - 0.65mm 導體細線規格，支持 630、500 雙規格盤具通用，無需頻繁更換工裝。整機布局規整，深度適配高端精密線纜無塵標準化生產車間的運作模式。

四、 行業應用與市場前景

隨著 5G 全屋智能、大數據機房、工業互聯網的廣泛普及，市場對 Cat5E 千兆、Cat7 萬兆等數據電纜的需求呈現增長趨勢。此類線纜對結構對稱性、信號穩定性及低串?dāng)_工藝要求達到了嚴苛標準，傳統普通對絞設備的精度難以滿足需求，高精度雙退扭對絞設備已成為制造企業的剛需配置。

漢鼎新款雙退扭對絞機明確對標 Cat5E 至 Cat7 生產標準，攻克高端網線對絞關鍵工藝難點。長遠來看，伴隨高速通信產業的擴容，精密設備更新需求龐大。漢鼎設備將憑借過硬的工業性能，持續助力國內高端數據線纜產業提質升級、規?；l(fā)展。

了解更多關于 新型雙退扭對絞機 的詳細參數，或獲取定制化的 數據電纜成套生產方案，歡迎隨時 聯系漢鼎工程團隊。
